Wybór odpowiedniego kabla do domofonu i bramy to kluczowy element zapewniający niezawodność i stabilność systemu. Szczególnie w przypadku wideodomofonu, wysokiej jakości kabel sygnałowy jest niezbędny do transmisji czystego dźwięku i obrazu. Liczba potrzebnych przewodów zależy od typu instalacji - systemy jednorodzinne zwykle wymagają czterech żył, podczas gdy dwurodzinne potrzebują pięciu.
Przy wyborze kabla warto skonsultować się z dostawcą systemu, zwłaszcza jeśli planujemy zaawansowane funkcje, takie jak sterowanie bramą przez aplikację. Prawidłowe podłączenie przewodów do paneli domofonu i bramy jest równie istotne. Zawsze kieruj się zaleceniami producenta, aby dobrać kabel spełniający wszystkie wymagania funkcjonalne i wydajnościowe systemu.
Kluczowe wnioski:- Jakość kabla ma bezpośredni wpływ na niezawodność systemu domofonowego
- Systemy wideo wymagają specjalnych kabli sygnałowych
- Liczba żył zależy od typu systemu (4 dla jednorodzinnego, 5 dla dwurodzinnego)
- Konsultacja z dostawcą pomaga w doborze kabla do zaawansowanych funkcji
- Prawidłowe podłączenie kabli jest kluczowe dla działania systemu
- Zawsze należy kierować się zaleceniami producenta przy wyborze kabla
Rodzaje kabli do domofonów i bram: Poznaj najlepsze opcje
Wybór odpowiedniego kabla do domofonu i bramy jest kluczowy dla sprawnego działania systemu. Różne typy instalacji wymagają specyficznych przewodów. Jakość kabla wpływa bezpośrednio na niezawodność i czystość sygnału. Przyjrzyjmy się najpopularniejszym rodzajom kabli stosowanych w systemach domofonowych i bramowych.
| Typ kabla | Zastosowanie | Zalety |
|---|---|---|
| YTDY | Systemy audio | Ekonomiczny, łatwy w instalacji |
| UTP | Systemy wideo | Wysoka przepustowość, odporność na zakłócenia |
| Koncentryczny | Systemy wideo HD | Doskonała jakość obrazu, duży zasięg |
Kable do systemów audio vs. wideo: Kluczowe różnice
Systemy audio domofonu wymagają prostszych kabli. Standardowo stosuje się przewody YTDY o odpowiedniej liczbie żył. Zapewniają one wystarczającą jakość dźwięku przy zachowaniu niskich kosztów. Instalacja tych kabli jest stosunkowo prosta i nie wymaga specjalistycznych narzędzi.
Kable do wideodomofonu muszą sprostać większym wymaganiom. Przewody UTP lub koncentryczne są niezbędne do przesyłania sygnału wideo. Oferują one większą przepustowość i lepsze ekranowanie, co przekłada się na czysty obraz i dźwięk. Wybór między nimi zależy od odległości i wymaganej jakości obrazu.
Ile żył potrzebuje Twój system? Dobierz optymalny kabel
Liczba żył w kablu do domofonu i bramy zależy od typu systemu i jego funkcjonalności. Podstawowe instalacje audio wymagają mniej przewodów niż zaawansowane systemy wideo z dodatkowymi funkcjami. Oto zestawienie typowych konfiguracji:
- System audio jednorodzinny: 4 żyły
- System audio wielorodzinny: 5+ żył
- System wideo jednorodzinny: 6-8 żył
- System wideo wielorodzinny: 8+ żył
- System z kontrolą dostępu: dodatkowe 2-4 żyły
Jednorodzinne vs. wielorodzinne: Specyfika okablowania
Systemy jednorodzinne zwykle wymagają prostszego okablowania. Standardowo wykorzystuje się 4 żyły do podstawowej komunikacji audio i sterowania elektrozaczepem.
Instalacje wielorodzinne są bardziej skomplikowane. Potrzebują dodatkowych przewodów do obsługi wielu lokali. Często stosuje się tu systemy magistralowe, które mimo większej liczby użytkowników, mogą wymagać mniej kabli. Kluczowe jest precyzyjne zaplanowanie instalacji, uwzględniające przyszłe rozbudowy systemu.
Czytaj więcej: Bufor ciepła z grzałką - jak działa i do czego służy ten system ogrzewania?
Jakość kabla a niezawodność systemu: Na co zwrócić uwagę?
Jakość okablowania systemu domofonowego ma ogromny wpływ na jego niezawodność. Tanie, niskiej jakości kable mogą prowadzić do zakłóceń i awarii. Warto inwestować w przewody renomowanych producentów. Zwróć uwagę na izolację, przekrój żył i odporność na warunki atmosferyczne. Dobry kabel to gwarancja stabilnego działania przez lata.
Odporność na zakłócenia: Klucz do stabilnego połączenia
Ekranowanie kabli jest kluczowe dla ochrony przed zakłóceniami elektromagnetycznymi. Szczególnie ważne jest to w przypadku systemów wideo, gdzie jakość obrazu zależy od czystości sygnału. Kable z folią aluminiową lub oplotem miedzianym skutecznie blokują zewnętrzne zakłócenia.
Oprócz ekranowania, ważna jest też jakość izolacji żył. Dobrej jakości dielektryk zapewnia stabilną transmisję sygnału na dłuższych odcinkach. Warto też zwrócić uwagę na impedancję kabla, która powinna być dopasowana do urządzeń w systemie.
Systemy wideo: Specjalne wymagania dla kabli
Kabel sygnałowy do domofonu wideo musi spełniać wysokie wymagania. Kluczowa jest przepustowość, która wpływa na jakość obrazu. Systemy HD wymagają kabli o większej przepustowości niż standardowe instalacje. Ważna jest też odporność na zakłócenia zewnętrzne. Poniższa tabela przedstawia kluczowe parametry kabli do systemów wideo:
| Parametr | Wartość dla SD | Wartość dla HD |
|---|---|---|
| Przepustowość | Do 100 MHz | Powyżej 250 MHz |
| Impedancja | 75 Ohm | 75 Ohm |
| Tłumienność | <20 dB/100m | <15 dB/100m |
Transmisja obrazu HD: Jak dobrać odpowiedni przewód?
Systemy HD wymagają kabli o wysokiej przepustowości i niskiej tłumienności. Kluczowe jest zachowanie impedancji 75 Ohm na całej długości trasy. Kable koncentryczne RG59 lub RG6 są często stosowane w instalacjach HD ze względu na doskonałe parametry transmisyjne.
Dla krótszych odległości sprawdzą się również wysokiej jakości kable UTP kategorii 6 lub wyższej. Przy wyborze kabla UTP warto rozważyć modele z dodatkowym ekranowaniem, które zapewnią lepszą ochronę przed zakłóceniami zewnętrznymi.

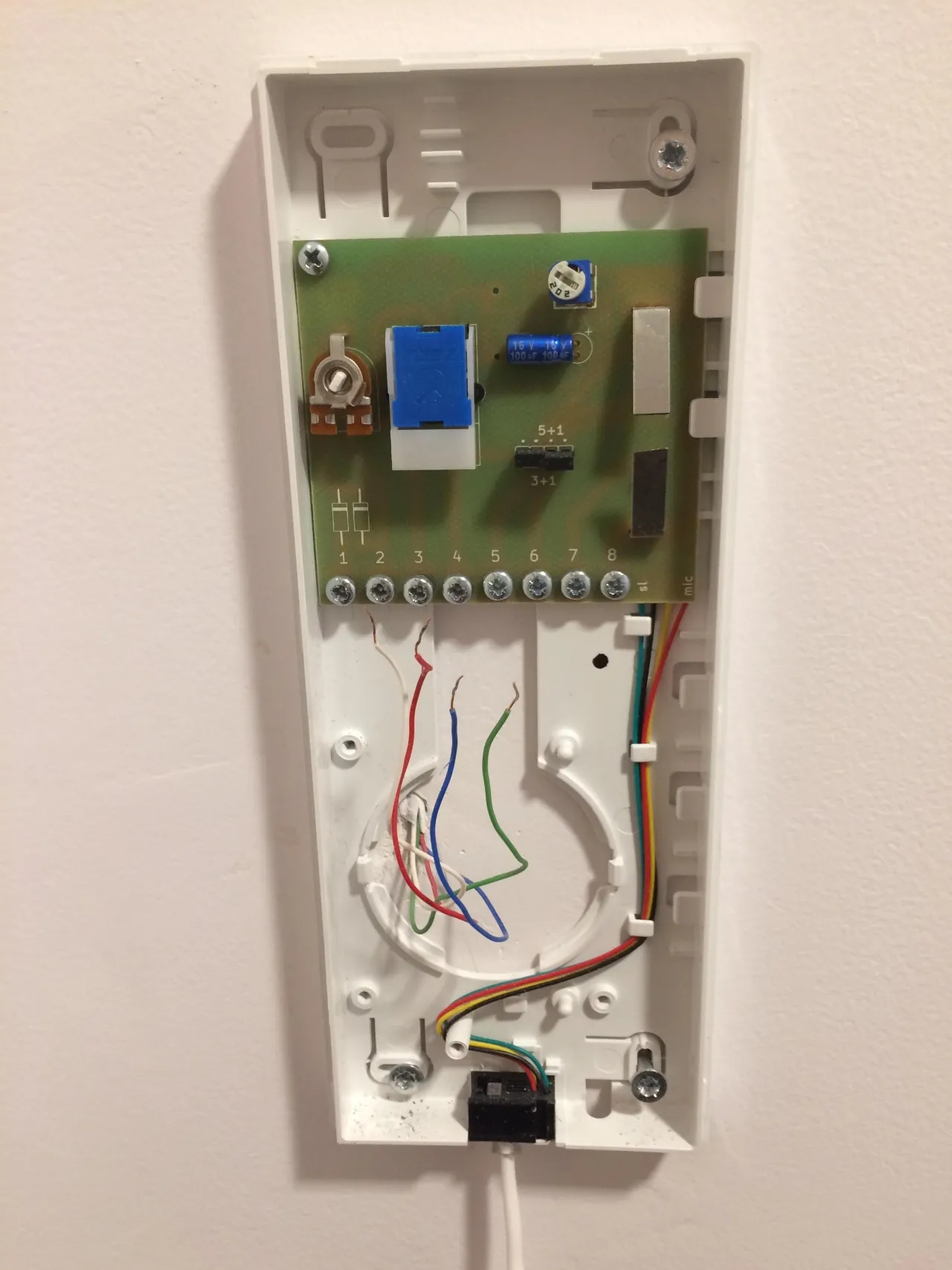

Prawidłowe podłączenie kabli: Uniknij typowych błędów
Poprawne podłączenie przewodów do instalacji domofonowej jest kluczowe dla jej niezawodności. Nawet najlepszy kabel nie zapewni dobrej jakości, jeśli zostanie źle zainstalowany. Unikaj luźnych połączeń i zwarć między żyłami. Pamiętaj o właściwym zabezpieczeniu końcówek kabli przed wilgocią.
- Błąd: Niewłaściwe łączenie żył - Rozwiązanie: Używaj dedykowanych złączek lub lutowania
- Błąd: Brak zabezpieczenia przed wilgocią - Rozwiązanie: Stosuj termokurczliwe osłony na połączenia
- Błąd: Nieprawidłowe prowadzenie kabli - Rozwiązanie: Unikaj ostrych zagięć i źródeł zakłóceń
- Błąd: Zbyt długie odcinki kabla - Rozwiązanie: Stosuj wzmacniacze sygnału przy dłuższych trasach
Oznaczenia żył: Jak je prawidłowo zidentyfikować?
Standardowe oznaczenia kolorystyczne ułatwiają identyfikację żył w kablach domofonowych. Najczęściej spotyka się następujący schemat: czerwony - zasilanie, czarny - masa, biały - audio, żółty - wideo. W przypadku kabli wielożyłowych, dodatkowe kolory mogą oznaczać funkcje sterujące lub dane.
W niektórych przypadkach producenci stosują niestandardowe oznaczenia. Warto wtedy skonsultować się z dokumentacją techniczną lub producentem. Prawidłowa identyfikacja żył jest kluczowa dla uniknięcia zwarć i zapewnienia poprawnego działania systemu.
Kiedy skonsultować się z ekspertem? Wskazówki dla instalatorów
Konsultacja z ekspertem jest wskazana w kilku sytuacjach. Gdy planujesz skomplikowany system z wieloma funkcjami, warto zasięgnąć porady specjalisty. Również przy modernizacji starszych instalacji ekspert pomoże dobrać kompatybilne rozwiązania. W przypadku problemów z zasięgiem lub jakością sygnału, profesjonalna diagnoza może zaoszczędzić czas i pieniądze. Nie wahaj się szukać pomocy, gdy masz wątpliwości dotyczące doboru kabli do specyficznych warunków instalacji.
Współpraca z producentem: Korzyści dla Twojej instalacji
Bezpośredni kontakt z producentem sprzętu domofonowego może przynieść wiele korzyści. Otrzymasz fachowe wsparcie techniczne, co pomoże uniknąć błędów instalacyjnych. Producenci często oferują szkolenia i materiały edukacyjne dla instalatorów.
Współpraca z producentem to także gwarancja kompatybilności elementów systemu. Możesz liczyć na szybką pomoc w przypadku problemów technicznych. Dodatkowo, niektórzy producenci oferują rozszerzone gwarancje dla systemów zainstalowanych przez certyfikowanych partnerów, co zwiększa bezpieczeństwo i trwałość instalacji.
Dodatkowe funkcje a wybór kabla: Co warto wiedzieć?
Nowoczesne systemy domofonowe oferują szereg dodatkowych funkcji, które mogą wpłynąć na wybór przewodu do bramy automatycznej. Integracja z systemami smart home czy możliwość sterowania przez aplikację mobilną wymagają odpowiedniego okablowania. Warto przewidzieć przyszłe potrzeby i wybrać kable z zapasem możliwości, aby uniknąć konieczności wymiany w przyszłości.
Sterowanie bramą przez aplikację: Wymagania kablowe
Systemy smart do sterowania bramą wymagają stabilnego połączenia internetowego. Kable Ethernet kategorii 5e lub wyższej są niezbędne do zapewnienia niezawodnej transmisji danych. W przypadku dużych odległości, warto rozważyć użycie światłowodów, które gwarantują najwyższą przepustowość i odporność na zakłócenia.
Dla systemów bezprzewodowych, kluczowe jest zapewnienie stabilnego zasilania modułom Wi-Fi lub GSM. Wybierz kable zasilające o odpowiednim przekroju, aby uniknąć spadków napięcia. Pamiętaj też o zabezpieczeniu połączeń przed wilgocią i innymi czynnikami atmosferycznymi.
Kompleksowy dobór kabli: Klucz do niezawodnego domofonu
Wybór odpowiedniego kabla do domofonu i bramy to fundament sprawnie działającego systemu. Jak pokazaliśmy, różnorodność dostępnych opcji pozwala na precyzyjne dopasowanie okablowania do konkretnych potrzeb. Kluczowe jest uwzględnienie typu systemu (audio/wideo), liczby użytkowników oraz planowanych funkcji dodatkowych.
Pamiętajmy, że jakość kabla bezpośrednio przekłada się na niezawodność całej instalacji. Warto inwestować w przewody renomowanych producentów, zwracając szczególną uwagę na parametry takie jak ekranowanie czy odporność na warunki atmosferyczne. W przypadku systemów wideo HD, wybór kabli o odpowiedniej przepustowości jest kluczowy dla uzyskania wysokiej jakości obrazu.
Prawidłowa instalacja i konsultacja z ekspertami to ostatnie, ale nie mniej ważne elementy układanki. Unikanie typowych błędów montażowych oraz planowanie z myślą o przyszłych rozbudowach systemu pozwoli cieszyć się niezawodnym domofonem przez długie lata. Pamiętajmy, że dobrze dobrany i zainstalowany kabel to inwestycja w bezpieczeństwo i komfort użytkowania.
