Wybór odpowiednich kabli do bramy i domofonu jest kluczowy dla prawidłowego działania systemu. Różne elementy instalacji wymagają specyficznych typów przewodów. Do domofonu zaleca się użycie kabla 6x0,5mm do audio, 3x1mm² oraz koncentrycznego. Brama potrzebuje innych rozwiązań.
Dla systemu interkomowego bramy stosuje się kabel uziemiony 10x0,5 lub 12x0,5. Zamek elektryczny wymaga przewodu 2x1,0 lub 5x1,5 mm². Do zasilania silnika bramy najlepszy będzie kabel 5x2,5 mm². W przypadku zaawansowanych systemów, np. sterowanych aplikacją, warto skonsultować się z dostawcą.
Instalując domofon, rozważ użycie kabla Cat6 Ethernet. Zapewnia on niezawodność sygnału, szczególnie w wymagających warunkach. Przed zakończeniem instalacji zawsze przetestuj połączenia. To gwarantuje poprawne działanie całego systemu.
Kluczowe wnioski:- Do domofonu używaj kabli 6x0,5mm (audio), 3x1mm² i koncentrycznego
- Brama wymaga kabli: 10x0,5 lub 12x0,5 (interkom), 2x1,0 lub 5x1,5 mm² (zamek), 5x2,5 mm² (silnik)
- Dla systemów sterowanych aplikacją skonsultuj się z dostawcą
- Rozważ użycie kabla Cat6 Ethernet dla lepszej niezawodności
- Preferuj kable STP (ekranowane) dla instalacji domofonowych
- Zawsze testuj połączenia przed zakończeniem instalacji
- W przypadku wątpliwości, zasięgnij porady specjalisty

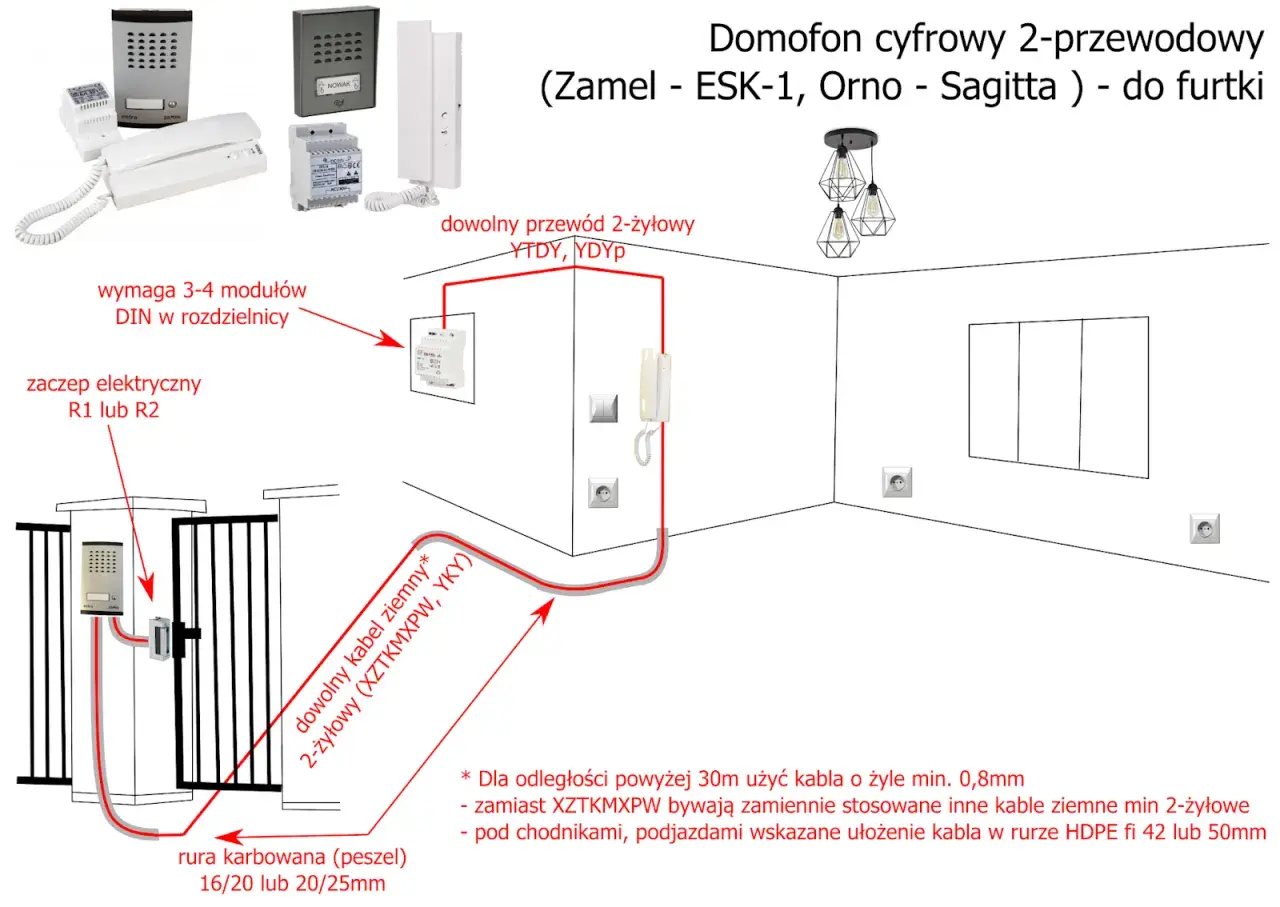

Kable do domofonu: Rodzaje i zastosowania
Wybór odpowiednich kabli do instalacji domofonu jest kluczowy dla jego prawidłowego funkcjonowania. Różne elementy systemu wymagają specyficznych typów przewodów. Poznanie ich rodzajów i zastosowań pomoże w skutecznej instalacji.
| Typ kabla | Zastosowanie | Parametry |
|---|---|---|
| 6x0.5mm | Audio | 6 żył, przekrój 0.5mm² |
| 3x1mm² | Zasilanie | 3 żyły, przekrój 1mm² |
| Koncentryczny | Wideo | Rdzeń + ekran |
Optymalne kable do systemów audio i wideo
Do systemów audio w domofonach najczęściej stosuje się kable 6x0.5mm. Zapewniają one odpowiednią jakość dźwięku i są wystarczające dla większości instalacji. Warto zwrócić uwagę na ekranowanie, które chroni przed zakłóceniami. Kable te są również stosunkowo elastyczne, co ułatwia ich układanie.
W przypadku systemów wideo, kluczową rolę odgrywa kabel koncentryczny. Zapewnia on wysoką jakość obrazu i odporność na zakłócenia zewnętrzne. Do przesyłu sygnału wideo można również wykorzystać skrętkę komputerową Cat5e lub Cat6, szczególnie w przypadku systemów IP. Wybór zależy od odległości i wymaganej jakości obrazu.
Wybór kabli do bramy: Klucz do niezawodnej instalacji

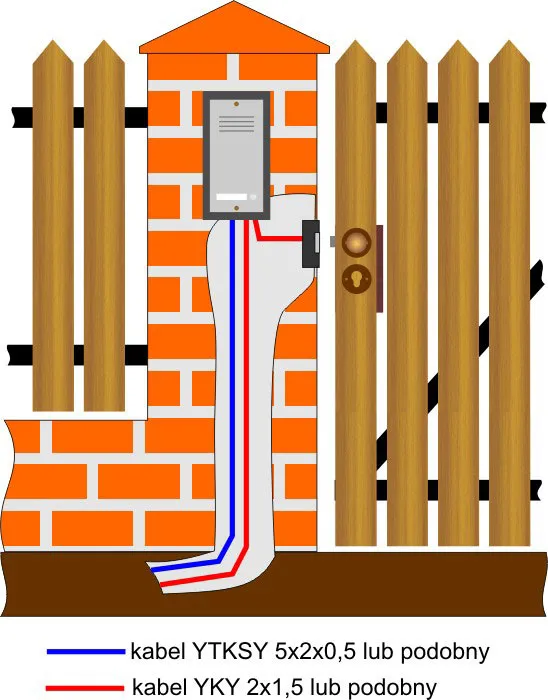

Jakie kable do bramy i domofonu wybrać? To pytanie często zadają osoby planujące instalację. Odpowiedni dobór przewodów jest kluczowy dla niezawodności systemu. Należy uwzględnić różne elementy bramy, takie jak napęd, czujniki czy panel sterowania. Oto lista najważniejszych typów kabli i ich zastosowań:
- 10x0.5 lub 12x0.5 uziemiony - do systemu interkomowego bramy
- 2x1.0 lub 5x1.5 mm² - do zamka elektrycznego
- 5x2.5 mm² - do zasilania silnika bramy
- 2x0.5 mm² - do fotokomórek i czujników
Kable do zamka elektrycznego i silnika bramy
Zamek elektryczny wymaga odpowiedniego zasilania. Przewody do zamka elektrycznego powinny mieć przekrój 2x1.0 lub 5x1.5 mm². Wybór zależy od mocy zamka i długości przewodu. Większy przekrój zapewnia mniejsze straty napięcia na dłuższych odcinkach.
Kable do napędu bramy muszą być dostosowane do jego mocy. Standardowo stosuje się przewód 5x2.5 mm². Zapewnia on odpowiednie zasilanie dla silnika i umożliwia podłączenie dodatkowych funkcji, takich jak oświetlenie czy sygnalizacja. Warto pamiętać o odpowiednim zabezpieczeniu kabla przed warunkami atmosferycznymi.
Czytaj więcej: Optymalny kąt nachylenia paneli fotowoltaicznych na gruncie - jak go wyznaczyć?
Zaawansowane systemy: Kable do sterowania aplikacją
Nowoczesne systemy bramowe często oferują sterowanie przez aplikację. Wymaga to specjalnego okablowania systemu domofonowego. Kluczowe jest zapewnienie stabilnego połączenia internetowego. Często stosuje się kable Ethernet Cat6 lub wyższe. W przypadku systemów bezprzewodowych, ważne jest odpowiednie rozmieszczenie punktów dostępowych. Warto skonsultować się z dostawcą systemu w celu doboru optymalnego rozwiązania.
Zalety kabli Cat6 Ethernet w instalacjach domofonowych
Kable Cat6 Ethernet oferują wiele korzyści w instalacjach domofonowych. Zapewniają wysoką przepustowość, co jest kluczowe dla systemów wideo wysokiej rozdzielczości. Są odporne na zakłócenia elektromagnetyczne, co przekłada się na stabilność połączenia. Dodatkowo, umożliwiają przesyłanie zasilania przez Ethernet (PoE), upraszczając instalację.
Warto rozważyć wybór między kablami UTP (nieekranowanymi) a STP (ekranowanymi). STP oferuje lepszą ochronę przed zakłóceniami, co jest istotne w środowiskach o dużym natężeniu sygnałów elektromagnetycznych. UTP jest tańszy i łatwiejszy w instalacji, wystarczający w większości domowych zastosowań.
Konsultacja z dostawcą: Kiedy i dlaczego jest niezbędna?
Konsultacja z dostawcą jest kluczowa w przypadku skomplikowanych instalacji. Warto skorzystać z ich wiedzy przy wyborze przewodów do automatyki bramowej. Eksperci pomogą dobrać odpowiednie kable do specyfiki twojego systemu. Mogą również doradzić w kwestii najnowszych rozwiązań technologicznych, które mogą usprawnić działanie twojej bramy i domofonu.
Testowanie połączeń: Gwarancja poprawnej instalacji
Testowanie połączeń to kluczowy etap instalacji systemu bramowego i domofonowego. Pozwala wykryć potencjalne problemy przed uruchomieniem. Warto przeprowadzić testy ciągłości, rezystancji i izolacji dla wszystkich kabli. To gwarancja bezpieczeństwa i niezawodności systemu.
Metody testowania obejmują użycie multimetru do sprawdzenia ciągłości i rezystancji. Tester kabli sieciowych jest niezbędny dla przewodów Ethernet. Dla kabli koncentrycznych warto użyć testera impedancji. Pamiętaj, aby przeprowadzić testy przed zakończeniem instalacji, gdy łatwo jeszcze wprowadzić poprawki.
Narzędzia do testowania kabli: Co warto mieć pod ręką?
Odpowiednie narzędzia są niezbędne do skutecznego testowania kabli. Podstawowym urządzeniem jest multimetr, pozwalający na pomiar napięcia, prądu i rezystancji. Tester kabli sieciowych to must-have przy instalacjach Ethernet. Warto zaopatrzyć się również w tester ciągłości z sygnalizacją dźwiękową. Oto lista niezbędnych narzędzi:
- Multimetr cyfrowy
- Tester kabli sieciowych
- Tester ciągłości z sygnalizacją dźwiękową
- Miernik impedancji (dla kabli koncentrycznych)
- Zestaw końcówek pomiarowych
Dobór kabli: Fundament sprawnego systemu bramowego
Odpowiedni wybór kabli stanowi podstawę niezawodnej instalacji bramy i domofonu. Jak wynika z artykułu, różne elementy systemu wymagają specyficznych typów przewodów - od kabli 6x0.5mm do audio w domofonach, po 5x2.5 mm² do zasilania silnika bramy. Kluczowe jest dostosowanie przekroju i typu kabla do konkretnego zastosowania.
Artykuł podkreśla znaczenie konsultacji z ekspertem przy bardziej zaawansowanych instalacjach, zwłaszcza w przypadku systemów sterowanych aplikacją. Warto rozważyć użycie kabli Cat6 Ethernet, szczególnie w instalacjach domofonowych, ze względu na ich wysoką przepustowość i odporność na zakłócenia.
Nie można zapomnieć o testowaniu połączeń, które jest gwarancją poprawności instalacji. Wykorzystanie odpowiednich narzędzi, takich jak multimetr czy tester kabli sieciowych, pozwala wykryć potencjalne problemy przed uruchomieniem systemu, zapewniając jego bezpieczeństwo i niezawodność.
